Pemampat Udara Mudah Alih berkuasa diesel

Rujukan Produk

Skop Standard Bekalan

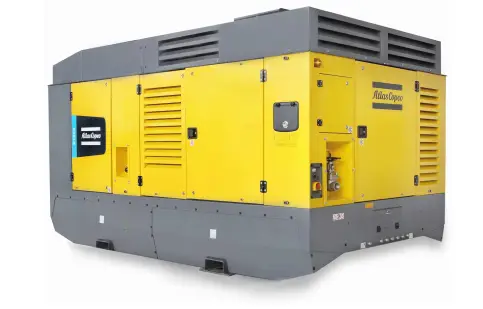

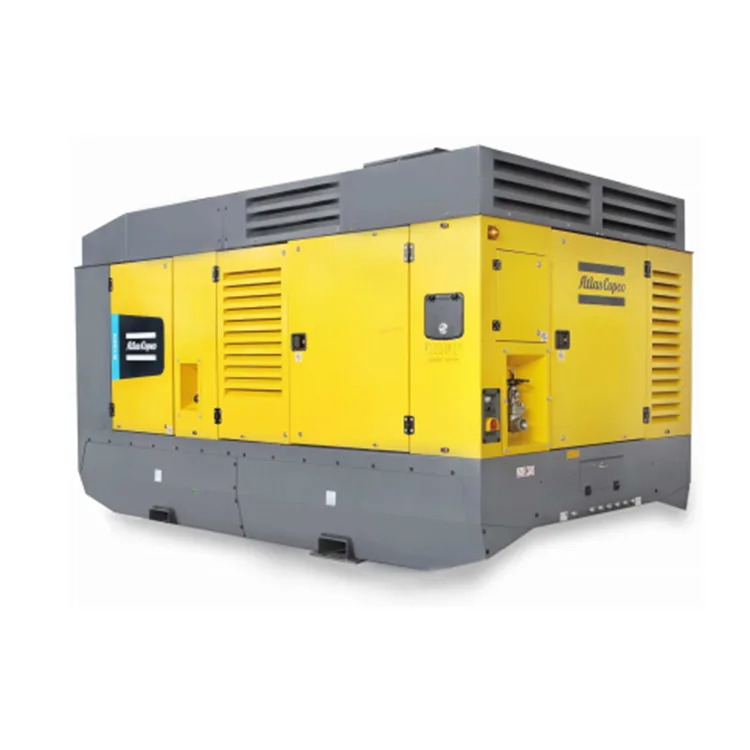

Atlas Copco X1300, Y1300 dan XRS 1500-20 adalah pemampat skru suntikan minyak dua peringkat yang disenyapkan, dikuasakan oleh enjin diesel Cummins enam silinder yang disejukkan cecair.

Unit ini terdiri daripada dua elemen pemampat cekap tinggi, enjin diesel, penyejukan, pengasingan udara/minyak dan sistem kawalan - semuanya disertakan dalam kepungan keluli bersalut kuasa yang dilembapkan bunyi.

Perhatian khusus telah diberikan kepada kualiti produk keseluruhan, kemesraan pengguna, kemudahan servis, dan operasi yang menjimatkan untuk memastikan kos pemilikan yang terbaik dalam kelas.

Model Tersedia

Ciri-ciri

• DrillAir™

• Oiltronix™ V2

• Tambahan 3% penjimatan bahan api

• Konsep baru kapal pemisah minyak

• XPR

• Rangsangan aliran dinamik

Faedah

• Peningkatan 30% dalam kelajuan penggerudian dan meliputi pelbagai aplikasi dengan satu pemampat tunggal

• Kebolehpercayaan sistem yang tinggi, mengelakkan pembentukan air dalam sistem minyak pemampat dan jangka hayat elemen yang dilanjutkan

• Tiada injap pengatur manual atau talian pengatur tekanan menghapuskan masalah pembekuan yang berkaitan

• Jimat 1 jam untuk pertukaran OSE

• Menawarkan rangkaian lanjutan untuk meliputi lebih banyak aplikasi

• Menawarkan 10% lebih aliran semasa pembilasan dan pengisian semula batang

Parameter Teknikal

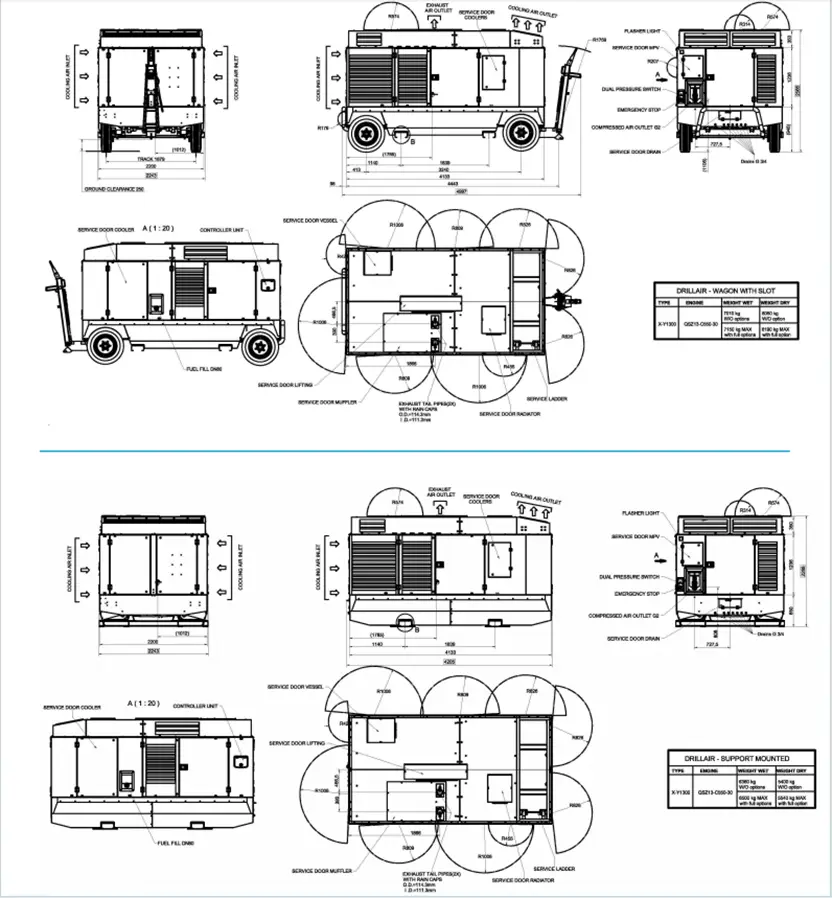

Spesifikasi dan dimensi

Data Prinsip

Elemen Pemampat

Kualiti sesuatu pemampat boleh diukur melalui kebolehpercayaan, kecekapan dan ketahanan elemen pemampat yang digunakan. Melalui dekad kepakaran dalam reka bentuk elemen pemampat, hasilnya adalah pengeluaran pemampat yang paling cekap dan boleh dipercayai di pasaran.

Pemisah Udara/Minyak

Pemisahan udara dan minyak dicapai melalui pemisah minyak empar yang digabungkan dengan elemen penapis.

Direka bentuk untuk tekanan kerja maksimum yang lebih tinggi, pemisah dilengkapi dengan injap pelega keselamatan tekanan tinggi yang tertutup, injap tekanan minimum, injap tiup ke bawah automatik dan pengatur tekanan.

Sistem Penyejukan

Enjin disediakan dengan penyejuk cecair dan intercooler dan pemampat disediakan dengan penyejuk minyak. Sistem penyejukan direka bentuk sesuai untuk operasi berterusan dalam keadaan ambien sehingga 50°C, dengan semua pintu kanopi ditutup.

Sistem Pengatur Pemampat

Sistem pengawalseliaan Pemampat Udara Mudah Alih berkuasa diesel terdiri daripada penapis udara, penerima udara/pemisah minyak, elemen pemampat, pemasangan injap masuk dengan injap masuk dan injap tiup ke bawah; semuanya dikawal oleh sistem pengawalseliaan elektronik.

Sistem kawal selia boleh ubah memberikan kawalan penuh terhadap tekanan dan aliran pemampat. Ia mengawal tekanan kapal dan aliran keluar dengan mengukur tekanan udara dan suhu udara pada beberapa titik dan mengawal injap masuk udara, kelajuan enjin dan injap hembusan yang sepadan dengan nilai yang diukur.

Penggunaan bahan api ekonomi dijamin oleh pengawal selia kelajuan tanpa langkah automatik sepenuhnya yang menyesuaikan kelajuan enjin dengan permintaan udara.

Outlet Pelepasan

Udara termampat boleh didapati daripada 1 x G2.

Enjin

Enjin Diesel Cummins

Pemampat Udara Mudah Alih berkuasa Diesel digerakkan oleh enjin diesel enam silinder Cummins QSZ13-C550-30 yang disejukkan cecair. Kuasa enjin dihantar ke elemen pemampat melalui gandingan tugas berat.

Sistem Elektrik

X1300, Y1300 dan XRS 1500-20 dilengkapi dengan sistem elektrik tanah negatif 24 volt.

Instrumentasi – XC4003

Panel kawalan XC4003 terletak di hadapan kanopi pemampat.

Pengawal Atlas Copco XC4003 yang intuitif mudah dikendalikan dengan semua fungsi dengan mudah di hujung jari anda. Pengawal juga menguruskan sistem pengendalian ECU enjin, dan beberapa amaran keselamatan dan penutupan pada pelbagai parameter (disenaraikan di bawah).

Fungsi Pengawal XC4003:

• Skrin Utama

- Tekanan Kapal

- Tahap bahan api

- Waktu Berjalan

- RPM

- Aliran Udara CFM

• Tetapan Umum

- Penjanaan Semula Pegun DPF

- Diagnostik Enjin

- Auto Mula/Muat/Berhenti

- Bahasa

- Unit Ukuran

• Pengukuran

- Penggunaan Bahan Api

- Suhu Penyejuk Enjin

- Suhu Elemen Pemampat

- Tekanan Kapal

- Beban Enjin

- Tekanan Minyak Enjin

- Beban Jelaga DPF

- Suhu Bahan Api

- Voltan Bateri

- Tekanan Kawal Selia

- Waktu Dimuat/Dipunggah

- Permulaan Berjaya/Tidak Berjaya

- Pemasa Perkhidmatan (2)

• Kawalan Operasi

- Aliran pratetap atau tekanan operasi

• Perkhidmatan

- Arah aliran data

- Sandaran Projek

• Penggera

- Penggera Aktif

- Sejarah Log Peristiwa

- Sejarah Log Penggera

Peranti Keselamatan

Pemampat adalah standard yang dilengkapi dengan peranti keselamatan untuk pemampat dan enjin. Unit akan dimatikan sepenuhnya sekiranya:

- Suhu minyak enjin meningkat terlalu tinggi

- Penurunan tekanan minyak enjin terlalu rendah

- Suhu alur keluar udara termampat berada di luar julat yang ditentukan.

- Paras bahan api yang rendah

Motor penghidup juga dilindungi daripada beban lampau daripada beroperasi untuk tempoh yang berlebihan atau semasa enjin dihidupkan.

Kerja badan

Pemampat Udara Mudah Alih berkuasa Diesel dihantar sebagai standard dengan kanopi keluli bersalut zink dengan kemasan cat lapisan serbuk memberikan perlindungan kakisan yang sangat baik.

Pintu lebar menyediakan akses perkhidmatan lengkap kepada semua komponen.

Piawaian Pembuatan & Alam Sekitar

X1300, Y1300 dan XRS 1500-20 dihasilkan mengikut peraturan ISO 9001 yang ketat, dan oleh Persekitaran yang dilaksanakan sepenuhnya

Sistem Pengurusan memenuhi keperluan ISO 14001. Perhatian telah diberikan untuk memastikan kesan negatif yang minimum kepada alam sekitar.

Dokumentasi yang Dibekalkan

Unit dihantar dengan dokumen dan sijil berikut:

- Senarai alat ganti untuk pemampat.

- Manual arahan untuk pemampat dan enjin.

- Sijil ujian mesin.

- Sijil kapal.

Perlindungan Waranti

• Sila rujuk persembahan produk untuk maklumat jaminan.

• Program Waranti Lanjutan tersedia; sila hubungi wakil jualan tempatan anda untuk maklumat lanjut.

* Nota: Disebabkan penambahbaikan berterusan dalam produk, spesifikasi teknikal tertakluk kepada perubahan tanpa notis terlebih dahulu.
