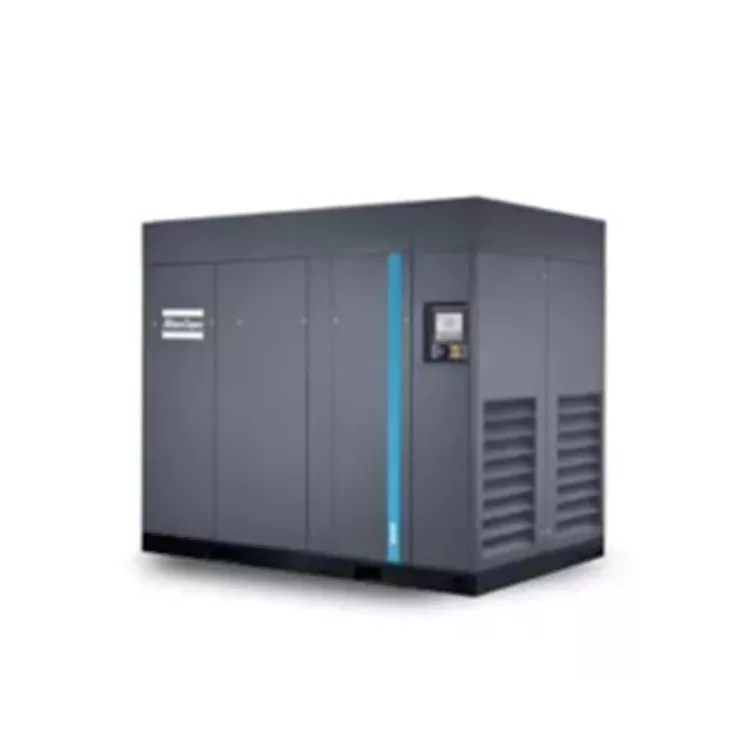

Pemampat Udara Skru Bebas Minyak Tekanan Rendah

Kelebihan Produk

Sistem pemacu tanpa penyelenggaraan

• Bebas penyelenggaraan, tertutup sepenuhnya, menghalang habuk dan serpihan daripada masuk

• Pemampat Udara Skru Bebas Minyak Tekanan Rendah sesuai untuk persekitaran yang keras

• Pemacu gear berkecekapan tinggi, tanpa kehilangan kecekapan gandingan

• Suhu ambien operasi maksimum untuk model standard ialah 46˚C, dan untuk model suhu tinggi, ia ialah 55˚C

Motor ultra cekap

• Kelas kecekapan motor IE4

• Kelas perlindungan IP55, kelas penebat F, kelas kenaikan suhu B

• Hujung bukan pemacu menggunakan galas bebas penyelenggaraan yang dilincirkan gris

•  Sesuai untuk operasi berterusan dalam persekitaran yang keras

Penapis minyak berputar yang kukuh

• Menapis kekotoran dalam minyak dengan cekap untuk memanjangkan hayat perkhidmatan bahagian

•Penapis minyak dilengkapi dengan injap pintasan

Penyejuk minyak dan penyejuk selepas reka bentuk bebas yang sangat besar

•Suhu rendah pada alur keluar rotor memastikan hayat perkhidmatan minyak yang panjang

•Pemisah air wap mekanikal terbina dalam boleh mengeluarkan hampir 100% air kondensat

• Reka bentuk melegakan tekanan menghilangkan kejutan haba dalam penukar haba

Pengawal skrin sentuh Elektronikon®

•Kawalan jauh, output penggera, pelan penyelenggaraan dan servis serta diagnosis rangkaian semuanya tersedia

•Diagnosis jauh Smartlink terbina dalam memaksimumkan prestasi sistem pemampat udara dan mencapai penjimatan tenaga

•Diagnosis beberapa pemampat (2,4 dan 6 unit dalam kawalan bersama adalah pilihan)

•Penapis pengambilan udara tugas berat

•Pemampat Udara Skru Bebas Minyak Tekanan Rendah boleh mengeluarkan 99.9% habuk zarah kasar, meningkatkan perlindungan komponen pemampat

• Hayat perkhidmatan yang sangat panjang

Atlas GL 37-75 menampilkan kecekapan yang luar biasa, kualiti udara termampat yang sangat baik, penggunaan tenaga yang rendah di bawah keadaan penggunaan gas yang stabil, dan ciri-ciri pintar yang memastikan kecekapan dan kebolehpercayaan. Pengawal sentuh Elektronikon" diguna pakai, menampilkan diagnosis jauh masa nyata dan cadangan pengoptimuman yang disediakan oleh SMARTLINK, serta OPCUA untuk penyepaduan ke dalam sistem pengeluaran.

Parameter teknikal Atlas GL 37-75

Dimensi spesifikasi Atlas GL 37-75

Parameter Utama

Parameter prestasi unit diukur mengikut ISO1217, Lampiran C dan 2009

Ujian tahap tekanan bunyi stesen kerja: LpWSA (ref 20 μPa) dB(A)(ralat: 3dB(A))

Tahap hingar diukur mengikut piawaian ISO2151 dan ISO9614

FAD diukur pada tekanan kerja berikut: 5 bar untuk model 5.5 bar

Rujukan syarat pengendalian: Tekanan pengambilan mutlak: 1 bar

Suhu pengambilan udara: 20°C

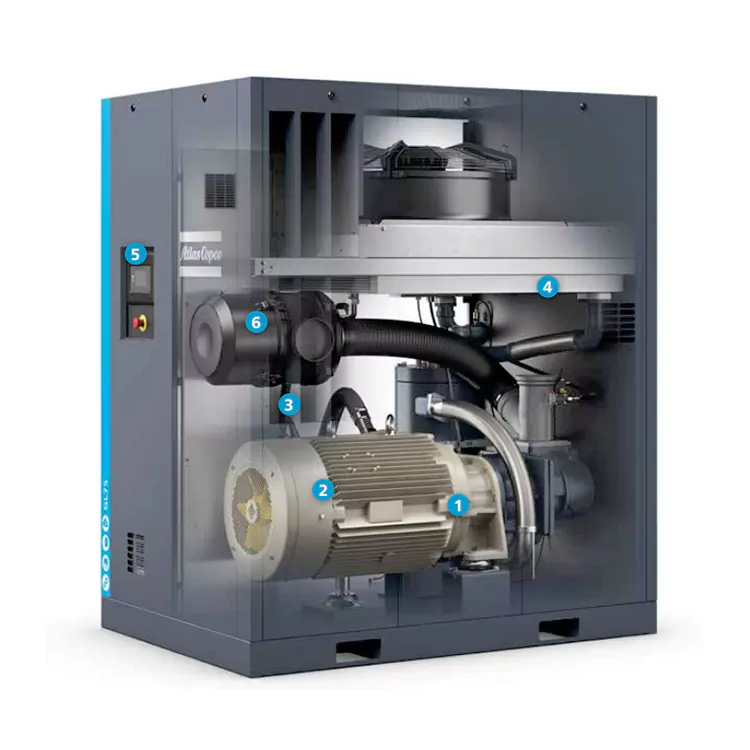

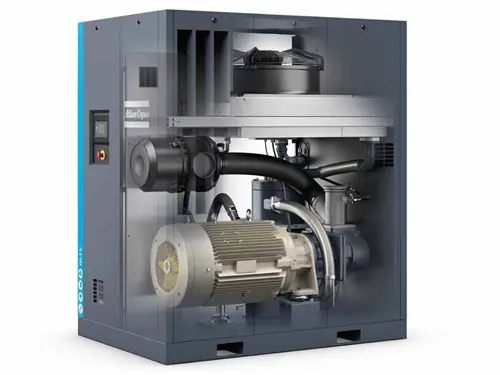

Struktur utama pemampat udara Atlas GL 37-75

1. Bahagian unit utama: Ia termasuk injap masukan, injap ekzos, sistem penghantaran, dsb., yang digunakan untuk mencapai pengambilan udara, mampatan dan ekzos.

2. Sistem tambahan: termasuk sistem minyak pelincir, sistem air penyejuk, sistem kawalan elektrik, dsb., digunakan untuk memastikan operasi normal pemampat udara.

Proses kerja pemampat udara Atlas GL 37-75

1. Peringkat permulaan: Apabila butang kuasa ditekan, sistem kawalan elektronik secara automatik akan memulakan sistem pelinciran dan sistem air penyejuk pemampat udara. Pada masa yang sama, injap pengambilan terbuka dan udara memasuki bahagian dalam unit utama.

2. Peringkat mampatan: Apabila pemutar skru berputar, udara di dalam unit utama tertakluk kepada daya mampatan, dan tekanan secara beransur-ansur meningkat. Pada ketika ini, injap ekzos ditutup untuk mengelakkan gas termampat daripada mengalir balik.

3. Peringkat ekzos: Apabila nilai tekanan yang ditetapkan dicapai, sistem kawalan elektronik secara automatik akan mengaktifkan injap ekzos untuk melepaskan gas termampat. Sementara itu, injap masuk ditutup dan Pemampat Udara Skru Bebas Minyak Tekanan Rendah memasuki keadaan menunggu permulaan seterusnya.

4. Peringkat penutupan: Apabila perlu untuk menghentikan operasi pemampat udara, tekan butang tutup. Sistem kawalan elektronik akan menutup sistem pelinciran dan sistem air penyejuk, dan secara beransur-ansur menutup injap pengambilan dan injap ekzos. Akhirnya, pemampat udara berhenti berfungsi sepenuhnya.

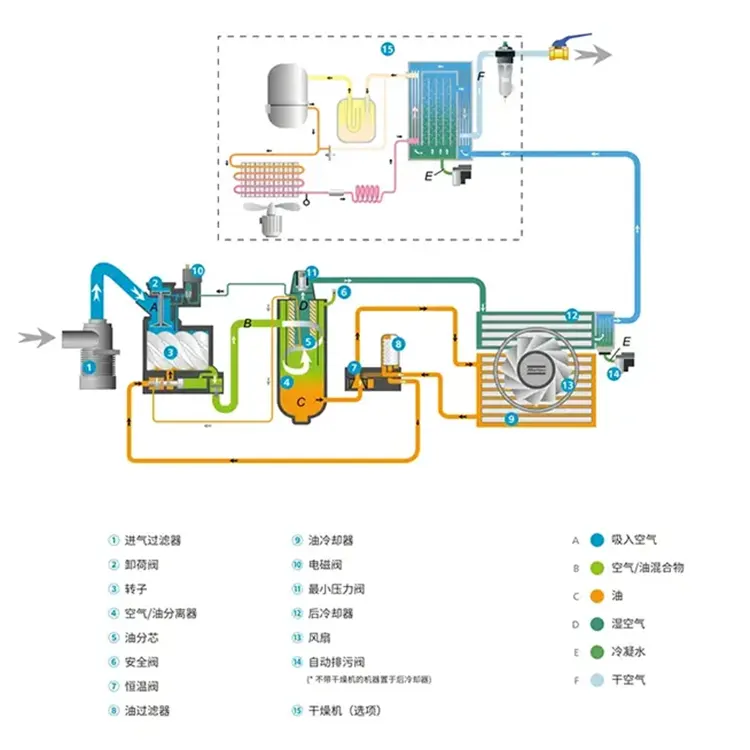

Carta aliran kerja pemampat udara Atlas GL 37-75
